千级恒温恒湿洁净室工程

作者:上海澜盛净化工程有限公司 发布时间:2019-11-16 09:49:42 点击:167

千级恒温恒湿洁净室是每立方英尺空气中以0.5微米的尘埃作为粒子计数标准,不超过1000个。验收的标准还包含:换气次数是45-60次/小时;温度——22~26℃;湿度——50~60%。

千级恒温恒湿洁净室工程概述

千级恒温恒湿洁净室的气流组织形式依据高效过滤器及回风口的安装方式不同而分为下列几类:顶送、侧下回;侧送、侧回;顶送、顶回。这其中顶送、侧下回的气流组织形式是千级净化车间工程较为常用的形式。

带扩散孔板风口顶送、侧下回的非单向流洁净室,经高效过滤器的洁净空气由扩散板送出,工作区气流分布比较均匀,其空气洁净度明显优于周围,而周围区域由于送风进入室内后不断卷入室内污染空气,洁净度较差;在相邻送风口之间或洁净室四角、沿边等送风气流不能覆盖的部位洁净度会更差些。

所以在布置顶送风口时,为使洁净室内各处洁净度尽可能的均匀,在总送风量一定的条件下适当多设送风口或均匀布置送风口,尽可能地让相邻送风口气流在工作区高度上衔接,确保工作区要求的洁净度。

有时为了满足生产工艺关键部位的空气洁净度等级,在不影响洁净室顶板、灯具布置或不太损害整体美观的情况下,可按工艺设备布置调整送风口位置,采用不均匀布置的方式。

若采用高效过滤器风口顶送时,送风气流扩散角小,送风速度较大,会直接吹到地面,使工作区气流分布不均,所以这种送风方式的单个送风口的送风量不宜大,需用多个送风口弥补气流不均的现象。

回风口气流呈汇流状态,它对整个房间的气流流型影响较小,回风口的布置只要适当均布,数量不宜过少,一般回风口的间距在6~12m范围内;洁净室宽度大于6m时宜双侧布置回风口。图5-26为带扩散板顶送下侧回非单向流洁净室气流状况,图5-27为高效过滤器风口顶送下侧回非单向流洁净室气流状况。

单侧上送、对侧下回或单侧上送、同侧下回的非单向流洁净室,这类气流流型虽可降低建筑层高,也可简化管道系统,但工作区高度可能会处于回流、涡流区,一般只适用于房间宽度小于6m的8~9级的洁净室。

顶送顶回的非单向流洁净室一般用于回风口不便在侧墙下部布置时采用的气流流型,将顶部回风口设置在洁净室的边、角部位或对洁净度不敏感的工艺设备上方,一些洁净工程实践说明这种气流流型能确保工作区所需的一定洁净度要求,其效果常常优于侧送侧回气流流型。

下图是对局部发尘量大的非单向流洁净室的气流组织方案。如前所述非单向流洁净室内的尘、菌污染物可扩散到室内的任何地方,局部的设备或操作的大量发尘将会影响整个系统、房间,这对净化空调系统十分不利,即使增加换气次数也不一定取得预期效果,在实际工程中通常是采用局部处理的方法,将发尘量大的排气由排所罩和排气管道经袋式除尘器等除尘装置集中处理后再循环使用,若排气量不大或循环使用不经济或排气中含有对产品、人体有害的尘、菌时,不应循环使用,而应经处理达到国家规定的排入标准后排入大气。

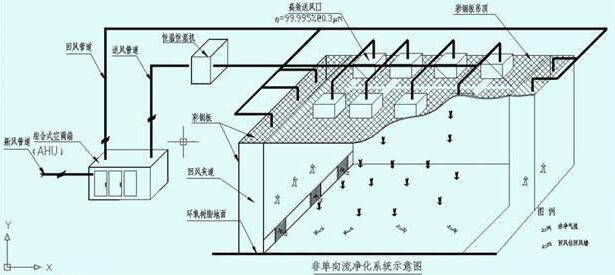

非单向流洁净车间示意图

非单向流洁净室在净化工程中最为常见,应用于许多领域。其室内的换气次数一般在10~60h﹣1之间(在不考虑维持室内的温度、湿度的情况下),造价和运行费用都要比单向流洁净室低许多。

但非单向流洁净室无法满足室内达到较严的空气洁净度等级的要求,非单向流气流流型一般用于空气洁净度等级为6~9级的洁净室。

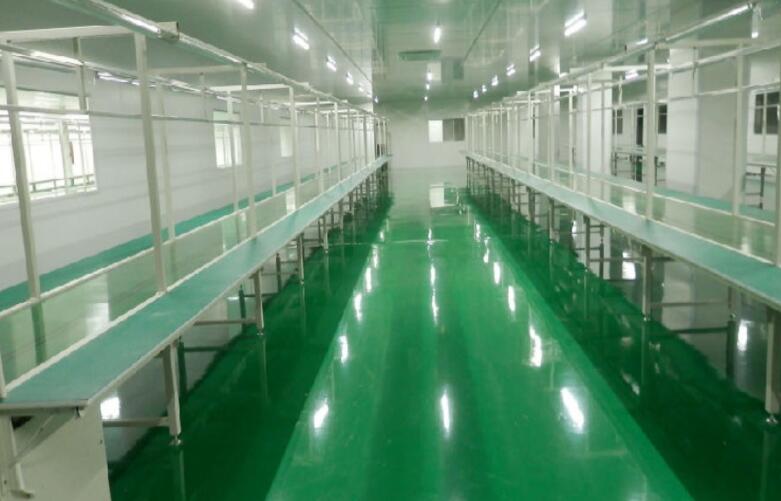

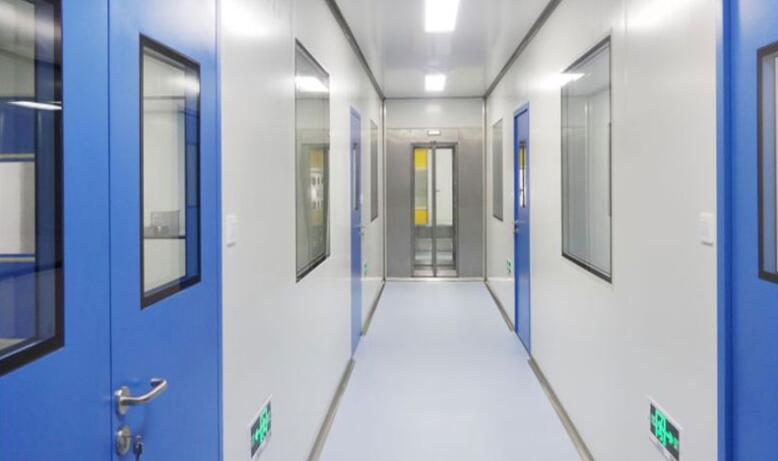

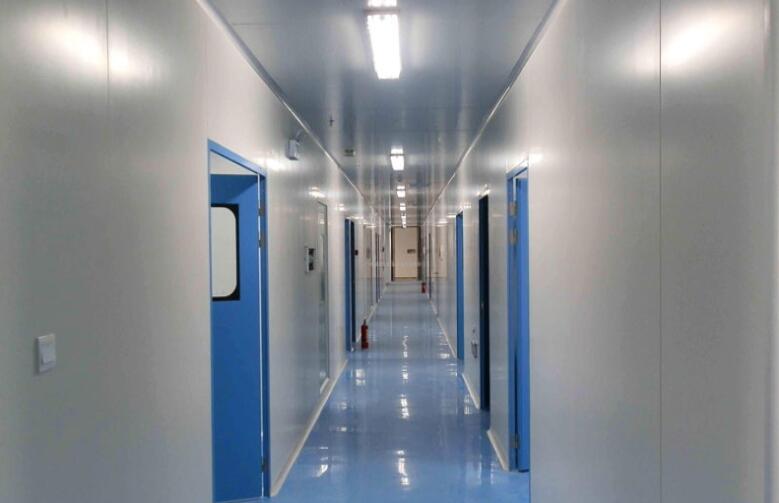

千级恒温恒湿洁净室工程效果图
