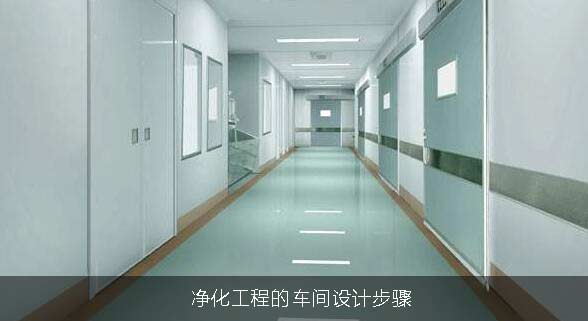

净化工程的车间设计步骤

　　在很多工厂的生产过程中常会对洁净度有一定的要求，所以净化车间就是一种常使用的生产车间，在进行净化车间的施工即按照之前往往需要对净化车间有一定的规划，那么净化车间该怎么设计呢?下面这篇文章就来为大家简单的介绍一下

　　1、搜集设计所需材料

　　净化车间净化方案、生产规模、生产制造方法与生产工艺流程、原辅料及中间产品技术规格、成品包装形式与规格、建设规模、用地情况以及建设方的特殊要求等;对改建项目还应搜素原有设计资料。

　　2、初步确定净化车间工程车间面积、结构形式

　　依据生产产品种类、规模及建设规模初步确定洁净车间应设置的功能间(生产区、辅助区)，再结合厂总体现划情况确定车间大致建筑面积、结构形式或建筑层数。

　　3、物料核算

　　根据产品产量、生产班制及生产特点做好物料核算，净化工程计算每批生产投料量(原料、辅料)、包装材料(瓶、塞、铝盖)用量、工艺用水量。

　　4、设备选型

　　根据物料核算所确定的批产量，选择合适的设备及台数单机生产和联动线生产的适合性及建设单位的要求。

　　5、布局的设计

　　(1)布置合理、紧凑。洁净室或洁净区内只布置必要的工艺设备以及有空气洁净度等级要求的工序和工作室。

　　(2)在满足生产工艺要求的前提下，空气洁净度高的洁净室或洁净区宜靠近空气调节机房，空气洁净度等级相同的工序和工作室宜集中布置，靠近洁净区人口处宜布置空气洁净度等级较低的工作室。

　　(3)车间净化工程内要求空气洁净度高的工序应布置在上风侧，易产生污染的工艺设备应布置在靠近回风口位置。

　　6、车间定员

　　根据产量和设备选型操作要求确定车间人员数量。

　　7、净化车间工程方案设计

　　此阶段设计思路如下：

　　(1)确定车间的人物流进出口位置

　　做到人物流路线合理短捷，互不交叉干扰，并与厂区总体人物流路线吻合。

　　(2)划分生产线和辅助区

　　(包括空调净化工程制冷、配电、制水站等)在车间内部位量，如仓库、办公、质检等设在车间内应综合考虑。设计原则为人物流路线合理、互不交叉干扰，操作方便，各区域相对独立、相互无干扰，流体输送管道短。

　　(3)设计功能间

　　不论是辅助区，还是生产线，其均应满足生产要求和操作的方便性，尽量减少物料和人员的往返，各功能间不得相互穿越;洁净区和非洁净区、无菌操作区和非无菌操作区能有效分隔。

　　(4)合理调整

　　完成初步布置后，进一步分析布置的合理性，进行合理适当调整，以获得好的布局。
