上海浦东LED电子厂二楼万级洁净车间装修改造

作者:上海澜盛净化工程有限公司 发布时间:2019-11-16 09:21:16 点击:135

此次的装修项目是浦东LED电子厂二楼洁净生产车间装修改造,洁净车间的级别是万级,工程面积约400平方米,整个的装修工程流程简单、并且都是按照规定的标准规范进行施工。

工程概况

  上海浦东LED电子厂净化车间装修工程位于上海浦东张江高科园区,建筑为两层、局部三层,此次装修工程为二楼洁净生产车间装修改造。

  设备楼与生产厂房相连,设备楼一层有发电机房、变压器房、高低压配电房,层高6.5m;二层为制冷机房,层高5.5m。厂房一层有洁净车间、更衣室、小清洗房、大堂、鞋柜房、仓库、空调机房、工艺用纯水房等,层高6.5m。二层有洁净车间、清洗房、鞋柜房、办公室、空调机房等,层高6.5m,其中洁净区面积1200㎡,洁净车间内主要有LED生产线、清洗生产线、检查测试生产线等.局部三层为空气压缩机房、仓库等。

洁净室室内设计参数

  洁净室洁净度:十万级、局部级

  洁净室温度:25℃;湿度50%

  气流组织:上送下回

  换气次数:50次/h

  室内正压值:5mmH2O

  空调负荷计算:经计算洁净车间的空调负荷如设计稿所示

净化系统概述

  风系统:新风经洗净,初过滤,中过滤与回风混合后进人空凋器,空凋器按洁净车间的热、湿负荷需求处理约20%的循环风量,空调器出风与经循环风机箱的回风再次混合至出风温度,回风经洁净室专用回风地板,通过1.5米深的回风层,回至空调器/循环风机箱。

  水系统:由新设的二次泵将二次冷水在空调器、冷水槽之间循环。

  加湿系统:采用蒸汽作为加湿源。

洁净系统自动控制

  冷热水系统设置三通阀根据回水温度感知洁净车间的负荷变化,为系统提供适合的冷热量。

  过滤系统(包括高效、中效、初效过滤器)设置压差控制装置以便适时更换阻力过大的过滤装置。

  蒸汽加湿器设置控制系统,根据洁净车间的湿度变化控制进入加湿器蒸汽量。

  系统连锁控制:基本控制是当风机停止时,所有的水阀、风阀随即关闭。

  调试及试运行检测

  洁净厂房安装工程完成后进行了认真的清扫,经过二天的试运行,开始了洁净度测试,将洁净车间均匀布置了20余个测试点,测试结果证实符合设计要求。

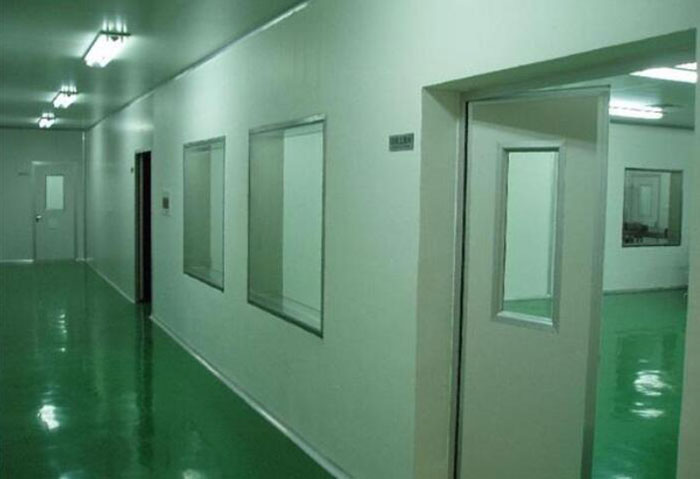

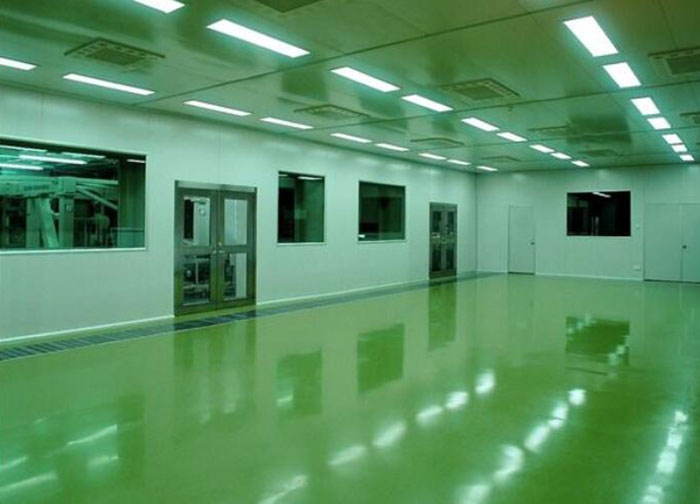

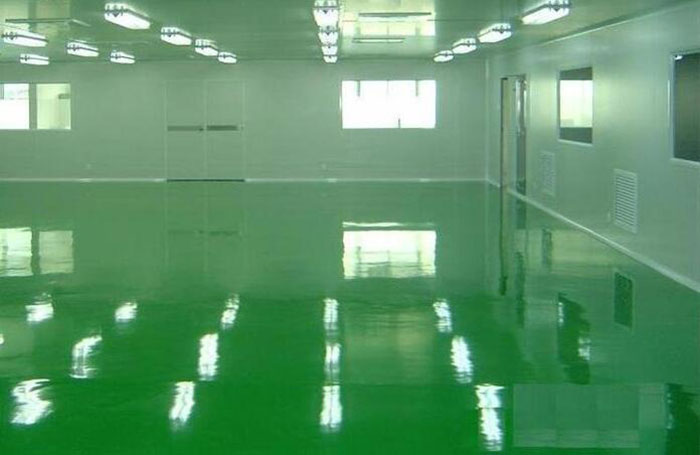

工程效果图
