洁净车间传递窗安装需注意的问题

作者:上海澜盛净化工程有限公司 发布时间:2023-03-14 15:20:02 点击: 1

  传递窗作为洁净车间的一种辅助设备,主要用于洁净区与洁净区、非洁净区与洁净区之间的小件物品的传递,以减少洁净室的开门次数,最大限度的降低洁净区的污染。传递窗采用不锈钢板制作,平整光洁。双门互为连锁,有效阻止交叉污染,设有电子或机械连锁装置,并配置紫外线杀菌灯。传递窗广泛应用于微细科技、生物实验室、制药厂、医院、食品加工业、LCD、电子厂等等一切需要空气净化的场所。

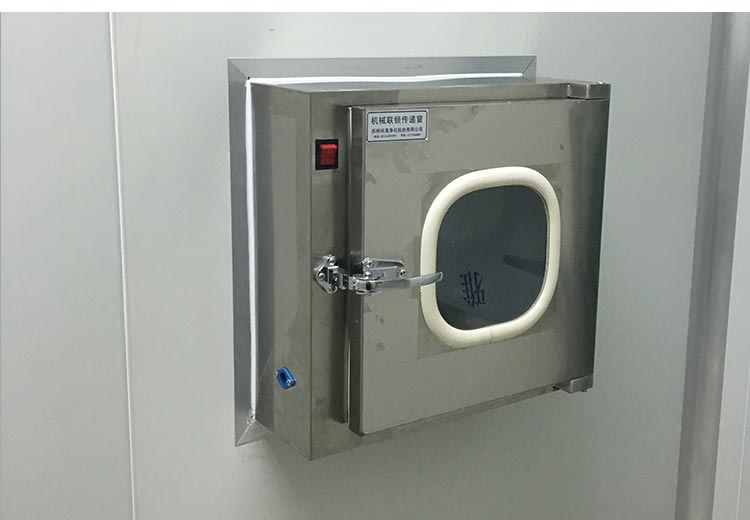

互锁式不锈钢传递窗

  当洁净区内的物料送出时,应当先将物料运送至相关的物料中间站内,按照物料进入时的相反程序移出洁净区,物料进入时,原辅料由配制班工序负责人组织人员脱包或外表清洁处理后,经传递窗送至车间的原辅料暂存间;内包的材料在其外暂的存间拆去外包装后,再经传递窗送入内包间。车间的综合员与配制和内包装工序负责人办理物料交接。

  1.传递窗的形式

  (1)气闸式。与机械式相比,气闸式传递窗窗体之间还有洁净空气流通过,这种传递窗中,安装有风机和高效空气过滤器。在开窗之前必须先起动风机,使洁净气流循环通过,从 而避免室内的空气受到污染。

  (2)灭菌式。对于生物洁净室,传递中的物件有可能带有不少微生物病菌,因此在传递窗中设置有紫外灯。紫外灯的开启为自动方式,在进行物料的传递时,打开传递窗,将物料 放人窗内,关闭传递窗后,延迟一段时间后紫外灯自动打开进行杀菌,照射若干分钟后紫外灯自动关闭,再经过一定时间后传递窗的另一面窗扇方能打开。

  (3)机械式。机械式传递窗有内外两个窗扇,采用机械式联锁方式,当一边窗扇打开时,另一边窗扇即被锁住,而不能打开。此时所要传递的物品放进窗体中间,关上打开的窗扇, 此时另一边的窗扇的自锁开关解脱,即可被打开,取出物件。

  (4)药液通过式。只是一种隔绝式传递窗,它是由一个两端带有可打开、关闭的箱体,在箱体内有一从上向下的隔板,同时隔板与底部留有一定的距离。在箱体内灌人具有杀菌、 消毒的药液。当进行物品传递时,将物品装入一个密闭的盒内,打开传递窗的一侧盖板将物品盒放入药液内后关闭盖板。然后从另一侧打开盖板将物品盒取出。这种传递窗又称为封闭 可取式传递窗。

  (5)回转式传递窗。回转式传递窗采用圆套筒式,在两个圆筒上各开一个可打开、关闭的窗扇,当传递窗的一个套筒上的窗扇处于关闭状态时,另一套筒上的窗扇方可打开,即两个套筒上的窗扇始终只能由一个窗扇可以打开,从而避免室外含有尘埃、病菌的空气进入洁净室内。

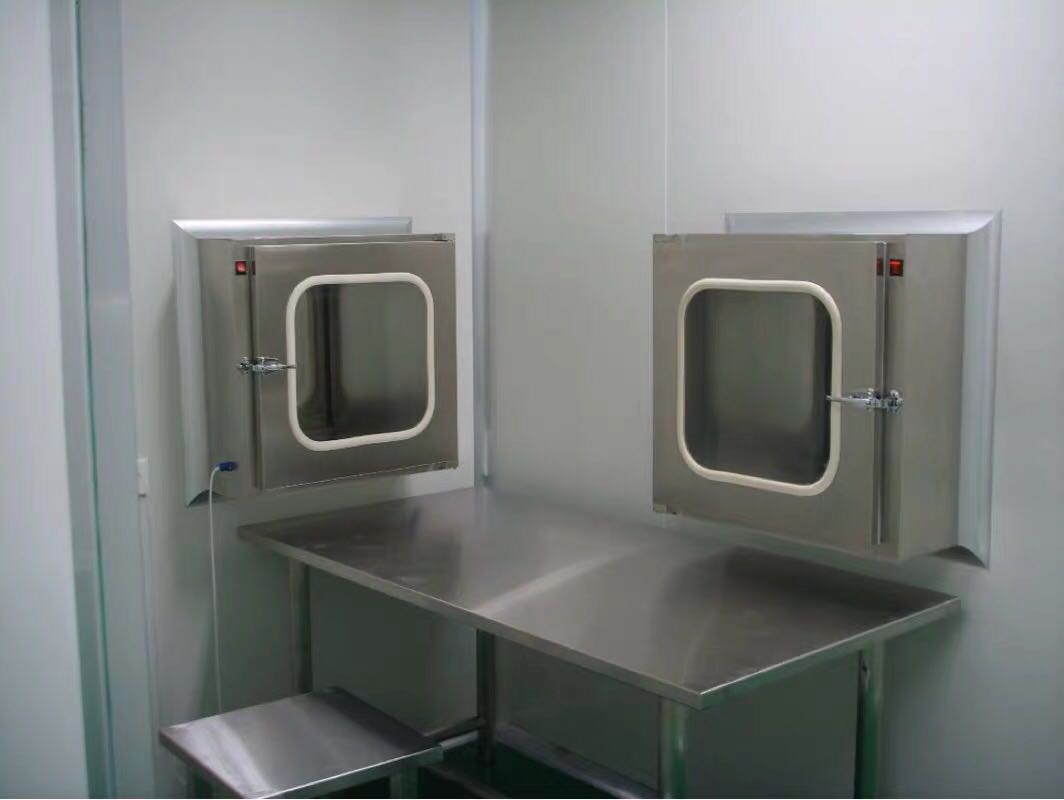

洁净室传递窗安装图片

  2.传递窗安装方法:

  在墙体上选择方便的位置,然后开孔,那个孔一般比传递窗外径大10MM左右,然后把传递窗放入墙体,一般安装在墙体中间,保持平衡固定,用圆角或其他装饰条来装饰传递窗与墙体的缝隙,打胶密封修饰即可。

  3.传递窗的安装应注意的问题

  无论是土建式结构还是壁板式结构的洁净室,传递窗与洁净室围护结构之间的缝隙必须处理好,不得有漏风现象。安装时可采用漏光法进行检查,必须保证接缝的严密性。

  4.传递窗的工作流程事项:

  1.物料进出洁净区,必须严格与人流通道分开,由生产车间物料专用通道进出。

  2.物料进入时,原辅料由配制班工序负责人组织人员脱包或外表清洁处理后,经传递窗送至车间原辅料暂存间;内包材料在其外暂存间拆去外包装后,经传递窗送入内包间。车间综合员与配制、内包装工序负责人办理物料交接。

  3.通过传递窗传递时,必须严格执行传递窗内外门“一开一闭”的规定,两门不能同时开启。开外门将物料放入后先关门,再开内门将物料拿出,关门,如此循环。

  4.洁净区内的物料送出时,应先将物料运送至相关的物料中间站内,按物料进入时的相反。

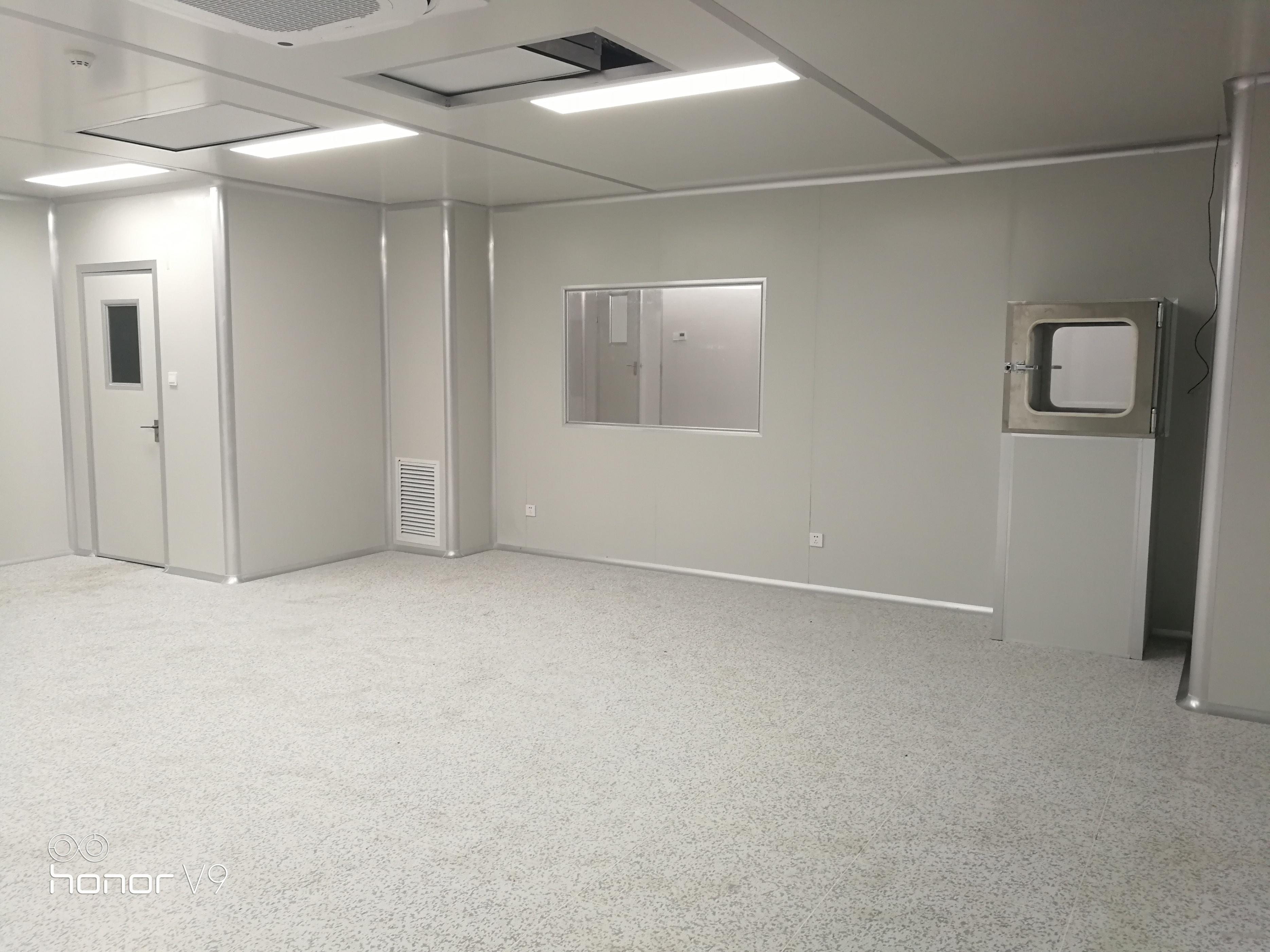

洁净车间传递窗安装图片
